Основні характеристики
Всі характеристики
Вид:
Кабели
Гарантія:
24 тижні
Додаткові характеристики:
Краіна виробник товару:
Україна
Особенности:
Мідна жила
Застосування
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 метров)
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 метров)

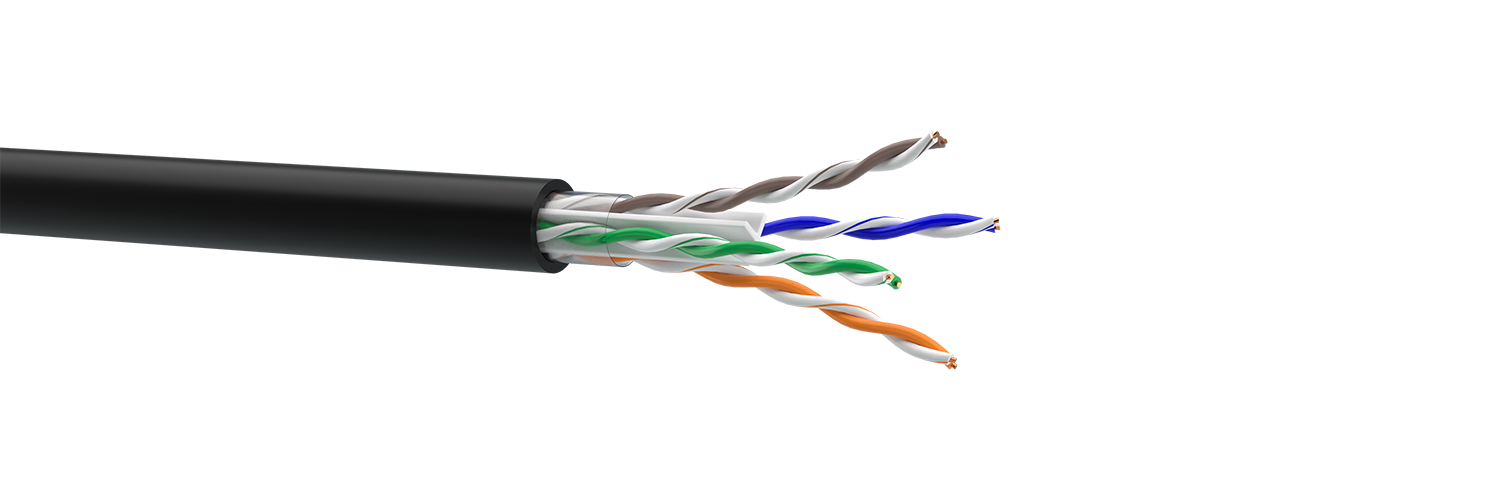

Типова конструкція
Структура кабелю1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
5. Оболонка: світлостабілізована ПЕ чорного кольору
Структура кабелю
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Поясна ізоляція: плівка ПЕТ-Е, з перекриттям
5. Оболонка: світлостабілізована ПЕ чорного кольору
Стандарти/ТУ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -50 °C...+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -50 °C...+60 °C
Радіус вигину: ≥ 10 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
Параметр Од. вим. Значення Робоча ємність, не більше нФ/км 56 Електричний опір тпж постійному струму, не більше Ом/км 95 Омічна асиметрія жил у парі, не більше % 2 Електричний опір ізоляції, не менше ГОм/км 5 Номінальна швидкість поширення сигналу % 68 Модуль хвильового опору Ом - в діапазоні частот від 1 до 100 МГц 100 +/-15 Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд кВ 2,5
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | 56 |
| Електричний опір тпж постійному струму, не більше | Ом/км | 95 |
| Омічна асиметрія жил у парі, не більше | % | 2 |
| Електричний опір ізоляції, не менше | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| - в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 0 C:
Частота, МГц 1 4 10 16 20 31,25 62,5 100 Власне загасання, дБ/100 м, не більше 2,1 4,1 6,5 8,3 9,3 11,7 17 22 NEXТ, дБ, не менше 65,3 56,3 50,3 47,2 45,8 42,9 38,4 35,3 PS NEXТ, дБ, не менше 62,3 53,3 47,3 44,2 42,8 39,9 35,4 32,3 ELFEXТ, дБ, не менше 64 52 44 39,9 38 34,1 28,1 24 PS ELFEXТ, дБ, не менше 61 49 41 36,9 35 31,1 25,1 21 Return Loss, дБ, не менше 20 23 25 25 25 23,6 21,5 20,1
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання, дБ/100 м, не більше | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
| NEXТ, дБ, не менше | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
| PS NEXТ, дБ, не менше | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
| Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Інформація для замовлень:
Код Найменування Оболонка Діаметр ТПЖ, мм Діаметр провідника, мм Діаметр/розмір кабелю, мм Упаковка Розрахункова маса, кг/км 49219 КПП-ВП (100) 4*2*0,51 (U/UTP-cat.5E) PE 0,51 0,93 5,5 коробка 305 м 28,7
| Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Діаметр/розмір кабелю, мм | Упаковка | Розрахункова маса, кг/км |
| 49219 | КПП-ВП (100) 4*2*0,51 (U/UTP-cat.5E) | PE | 0,51 | 0,93 | 5,5 | коробка 305 м | 28,7 |
